【汇编语言】标志寄存器

null likes · null views · 2024-08-21

标志寄存器

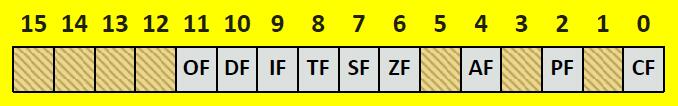

标志寄存器是按位起作用的，8086CPU中没有使用标志寄存器的1、3、5、12、13、14、15位，这些位不具有任何含义。

标志位用来存储相关指令的某些执行结果、用来为CPU执行相关指令提供行为依据、或用来控制CPU的相关工作方式。

8086 CPU的指令集中，有些指令执行后会改变标志寄存器中的标志位，比如add、sub、mul、div、inc、or、and等指令，它们大多数是算术运算指令。

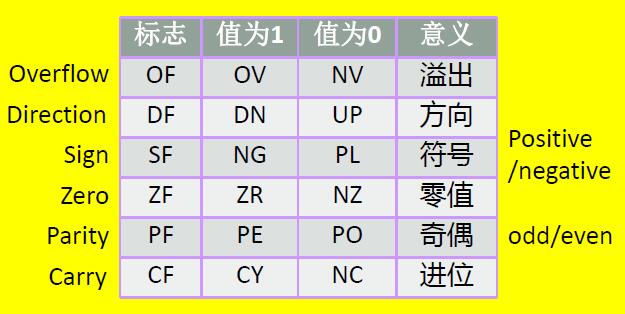

ZF(Zero Flag)零标志

ZF=1表示“结果为0”，ZF=0表示“结果不为0”。

PF(Parity Flag)奇偶标志

PF=1表示“结果的二进制位中1的个数为偶数”，PF=0表示“结果的二进制位中1的个数为奇数”。

SF(Sign Flag)符号标志

SF=1表示“结果为负数”，SF=0表示“结果为非负数”。
讨论SF时，默认将结果看作有符号数；如果将数据看作无符号数，那么SF就没有意义。

CF(Carry Flag)进位标志

CF=1表示“结果有进位或借位”，CF=0表示“结果没有进位或借位”。

OF(Overflow Flag)溢出标志

在进行有符号数运算时，OF=1表示“有溢出”，OF=0表示“没有溢出”。

adc指令

adc指令是带进位的加法指令，功能类似add指令，但是在add的基础上，还要加上CF标志位的值。

ASM8086

adc ax,bx  ;(ax)=(ax)+(bx)+CF

cmp指令

cmp指令是比较指令，功能类似减法指令，但不保存结果，而是根据结果对标志寄存器产生影响。

通过标志位的值，可以得到比较的结果，下表为无符号数比较的判断：

比较关系	`(ax) ? (bx)`	`(ax) - (bx)`特点	标志寄存器
等于	`(ax) == (bx)`	`(ax) - (bx) == 0`	`ZF=1`
不等于	`(ax) != (bx)`	`(ax) - (bx) != 0`	`ZF=0`
小于	`(ax) < (bx)`	`(ax) - (bx)`将产生借位	`CF=1`
大于等于	`(ax) >= (bx)`	`(ax) - (bx)`不产生借位	`CF=0`
大于	`(ax) > (bx)`	`(ax) - (bx)`不产生借位，且不等于`0`	`CF=0`且`ZF=0`
小于等于	`(ax) <= (bx)`	`(ax) - (bx)`产生借位，或者结果为`0`	`CF=1`或`ZF=1`

如果是有符号数，则需要通过SF和OF判断，此处略。

条件转移指令

条件转移指令是根据标志寄存器的状态来判断是否转移，一般的套路是：

ASM8086

cmp op1,op2
jxxx 标号

其中jxxx是条件转移指令的一般格式，常见的有：

根据单个标志位转移：

指令	含义	测试条件
`je`/`jz`	等于/结果为`0`	`ZF=1`
`jne`/`jnz`	不等于/结果不为`0`	`ZF=0`
`js`	结果为负	`SF=1`
`jns`	结果为非负	`SF=0`
`jo`	结果有溢出	`OF=1`
`jno`	结果没有溢出	`OF=0`
`jp`	结果二进制位包含偶数个`1`	`PF=1`
`jnp`	结果二进制位包含奇数个`1`	`PF=0`
`jb`/`jnae`/`jc`	低于/不高于等于/有借位	`CF=1`
`jnb`/`jae`/`jnc`	不低于/高于等于/无借位	`CF=0`

根据无符号数比较结果转移：

指令	含义	测试条件
`jb`/`jnae`/`jc`	低于则转移	`CF=1`
`jnb`/`jae`/`jnc`	不低于则转移	`CF=0`
`ja`/`jnbe`	高于则转移	`CF=0`且`ZF=0`
`jna`/`jbe`	不高于则转移	`CF=1`或`ZF=1`

根据有符号数比较结果转移：

指令	含义	测试条件
`jl`/`jnge`	小于则转移	`SF!=OF`
`jnl`/`jge`	不小于则转移	`SF=OF`
`jg`/`jnle`	大于则转移	`ZF=0`且`SF=OF`
`jng`/`jle`	不大于则转移	`ZF=1`或`SF!=OF`

上述指令包含了很多具有特定含义的字母，可以了解以便记忆。它们是：j - jump、n - not、z - zero、p - parity、s - sign、c - carry、o - overflow、e - equal、b - below、a - above、l - less、g - greater。

串传送指令和DF(Direction Flag)方向标志

DF标志在串传送指令中起作用，控制每次传送后SI和DI的自动递增或递减。DF=0表示递增，DF=1表示递减。

串传送指令有：movsb（传送字节）和movsw（传送字）。

movsb指令

ASM8086

movsb

;((es)*16+(di))=((ds)*16+(si))
;如果DF=0，则(si)=(si)+1，(di)=(di)+1
;如果DF=1，则(si)=(si)-1，(di)=(di)-1

movsw指令

ASM8086

movsw

;((es)*16+(di))=((ds)*16+(si))
;如果DF=0，则(si)=(si)+2，(di)=(di)+2
;如果DF=1，则(si)=(si)-2，(di)=(di)-2

设置DF的值

通过cld和std指令可以设置DF的值：

ASM8086

cld  ;DF=0
std  ;DF=1

pushf指令和popf指令

pushf指令是将标志寄存器的内容压入栈中，popf指令是将栈中的内容弹出到标志寄存器中，后面不需要其他参数。注意标志寄存器大小是两个字节。

ASM8086

pushf
popf

rep指令

rep指令是重复指令，根据CX的值重复执行后面的指令，常常使用rep movsb和rep movsw。

ASM8086

rep movsb

;相当于：
;s: movsb
;   loop s

练习

大整数加法

编程实现128位大整数加法。

ASM8086

datasg segment
    ;0x7f9e_45d2_1abc_89ef_45dc_2b1a_903f_e654
           dw 0e654h,903fh,2b1ah,45dch,89efh,1abch,45d2h,7f9eh
    ;0x3c5b_2487_e1af_965f_d2c8_7b45_10d2_e3f8
           dw 0e3f8h,10d2h,7b45h,0d2c8h,965fh,0e1afh,2487h,3c5bh

    ;ans = 0xbbf9_6a59_fc6c_204f_18a4_a65f_a112_ca4c

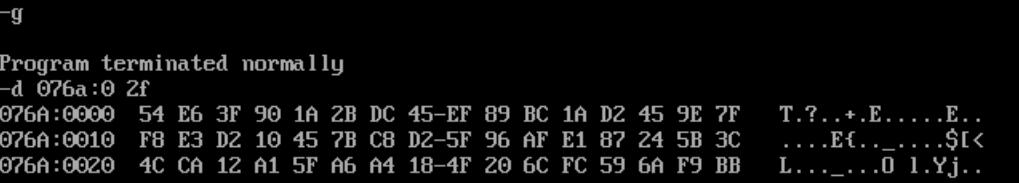

    ;答案在内存中应该是：4C CA 12 A1 5F A6 A4 18 - 4F 20 6C FC 59 6A F9 BB
datasg ends

ASM8086

assume cs:codesg,ds:datasg,ss:stcksg

datasg segment
    ;0x7f9e_45d2_1abc_89ef_45dc_2b1a_903f_e654
           dw 0e654h,903fh,2b1ah,45dch,89efh,1abch,45d2h,7f9eh
    ;0x3c5b_2487_e1af_965f_d2c8_7b45_10d2_e3f8
           dw 0e3f8h,10d2h,7b45h,0d2c8h,965fh,0e1afh,2487h,3c5bh
    ;sum
           dw 8 dup(0)
datasg ends

stcksg segment
           db 16 dup(0)
stcksg ends

codesg segment
    start:
           mov  ax,datasg
           mov  ds,ax

           call add128

           mov  ax,4c00h
           int  21h

    add128:
           push ax
           push cx
           push si
           mov  si,0
           mov  cx,8
           sub  ax,ax         ;确保CF为初值为0
    s:     mov  ax,[si]
           adc  ax,[si+16]
           mov  [si+32],ax
           inc  si            ;这里不能用add si,2
           inc  si            ;因为add会影响CF
           loop s
           pop  si
           pop  cx
           pop  ax
           ret
codesg ends
end start

条件分支：统计数据

编程统计数据段中的数据，将大于9的数据个数存放在AH，小于9的数据个数存放在AL。

ASM8086

datasg segment
           db 9,11,9,1,9,5,63,38
datasg ends

ASM8086

assume cs:codesg,ds:datasg,ss:stcksg

datasg segment
           db 9,11,9,1,9,5,63,38
datasg ends

stcksg segment
           db 16 dup(0)
stcksg ends

codesg segment
    start:
           mov  ax,datasg
           mov  ds,ax

           mov  ax,0
           call stats

           mov  ax,4c00h
           int  21h

    stats:
           push cx
           push si
           mov  si,0
           mov  cx,8
    s:     cmp  byte ptr [si],9
           jl   lt
           jg   gt
           jmp  endif
    lt:    inc  al
           jmp  endif
    gt:    inc  ah
           jmp  endif
    endif: inc  si
           loop s
           pop  si
           pop  cx
           ret
codesg ends
end start

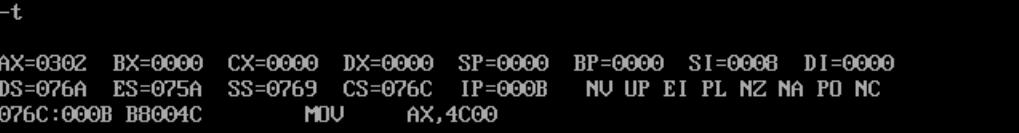

endif并不是关键字，只是自定义的标号名；执行结束后AX的值为0302h。

复制字符串

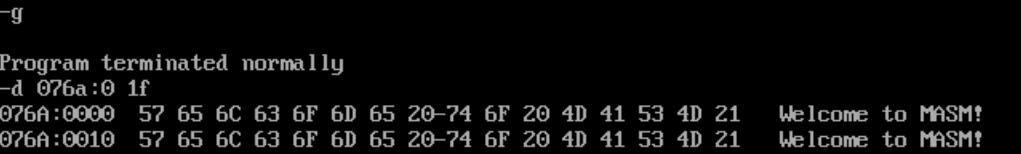

将字符串复制到它后面的空间中。

ASM8086

datasg segment
           db 'Welcome to MASM!'
           db 16 dup(0)
datasg ends

ASM8086

assume cs:codesg,ds:datasg,ss:stcksg

datasg segment
           db 'Welcome to MASM!'
           db 16 dup(0)
datasg ends

stcksg segment
           db 16 dup(0)
stcksg ends

codesg segment
    start:
           mov  ax,datasg
           mov  ds,ax
           mov  es,ax

           call copy

           mov  ax,4c00h
           int  21h

    copy:
           push si
           push di
           mov  si,0
           mov  di,16
           cld               ;设置si和di为增
           mov  cx,16        ;设置CX，复制16个字节
           rep  movsb        ;重复执行
           pop  di
           pop  si
           ret
codesg ends
end start
