【汇编语言】流程转移与子程序

null likes · null views · 2024-08-20

nop指令

nop指令的机器码占一个字节，起占位作用。

ASM8086

nop

用offset取得标号的偏移地址

例如下例，由于有共2字节的nop占位指令，offset s相当于2。

ASM8086

assume cs:codesg
codesg segment
    start:
           nop
           nop
    s:     mov ax, offset s    ;相当于mov ax,2
codesg ends
end start

jmp指令高级用法

段内转移

短转移：short指明此处位移为8位位移，范围为-128~127；

ASM8086

jmp short s  ;(ip)=(ip)+8位位移

近转移：near ptr指明此处位移为16位位移，范围为-32768~32767。

ASM8086

jmp near ptr s  ;(ip)=(ip)+16位位移

段间转移

远转移：

ASM8086

jmp far ptr s

段内转移指明转移位移，而段间转移指明目的地址，这一区别要在汇编指令中才能体现出来，考虑如下程序：

ASM8086

assume cs:codesg
codesg segment
    start:
           mov ax,3
           mov bx,2
           jmp short s1
           mov cx,1
    s1:    add ax,1
           jmp near ptr s2
           db  176h dup(0)
    s2:    add bx,1
           jmp far ptr s3
           db  234h dup(0)
    s3:    add cx,1

           mov ax,4c00h
           int 21h
codesg ends
end start

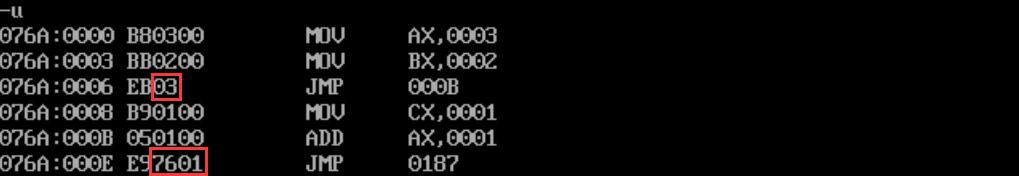

看前两个段内转移，注意到机器码包含的数值是偏移值03h和176h；（这与程序中定义的0字节数量是一致的）

然后看第三个段间转移指令，机器码中包含的数值就是目的地址。

转移地址在寄存器中

ASM8086

jmp bx  ;(ip)=(bx)

转移地址在内存中（段内）

从内存单元地址处开始，存放一个字，是转移的目的偏移地址。

ASM8086

jmp word ptr [...]

转移地址在内存中（段间）

从内存单元地址处开始，存放两个字，高地址的字是转移的目的段地址，低地址的字是转移的目的偏移地址。

ASM8086

jmp dword ptr [...]

jcxz指令

有条件转移指令，格式同样为jcxz 标号，功能为：如果(CX)=0则转移到标号处执行，功能也是(IP)=(IP)+8位位移；否则什么也不做，程序向下执行。

jcxz和前面提到的jmp段内转移中的8位位移和16位位移都是编译阶段由编译器计算的，也都是偏移地址，不是目的地址。

call指令和ret指令

汇编语言中可以通过call指令调用一个过程，过程中可以通过ret指令返回到调用点，可以利用它们实现模块化编程。它们的实质也是流程转移指令，都是修改IP、或同时修改CS和IP。

段内转移

ASM8086

call s

;逻辑上相当于：
;push ip
;jmp near ptr s

段间转移

ASM8086

call far ptr s

;逻辑上相当于：
;push cs
;push ip
;jmp far ptr s

转移地址在寄存器中

ASM8086

call bx

;逻辑上相当于：
;push ip
;jmp bx

转移地址在内存中（段内）

ASM8086

call word ptr [...]

;逻辑上相当于：
;push ip
;jmp word ptr [...]

转移地址在内存中（段间）

ASM8086

call dword ptr [...]

;逻辑上相当于：
;push cs
;push ip
;jmp dword ptr [...]

ret指令

ASM8086

ret

;逻辑上相当于：
;pop ip

ret指令还可以后接一个数值，例如：

ASM8086

ret 5

;逻辑上相当于：
;pop ip
;add sp,5

retf指令

f就是far的意思。

ASM8086

retf

;逻辑上相当于：
;pop ip
;pop cs

注意call和ret指令都用到了栈，所以使用它们时需要初始化栈空间。

mul指令

mul指令的格式为mul 寄存器或mul [...]，其中被乘数默认存储在AX中，乘法指令分为8位乘法和16位乘法：

	`8`位乘法	`16`位乘法
被乘数（默认）	`AL`	`AX`
乘数	`8`位寄存器或内存单元	`16`位寄存器或内存单元
结果	`AX`	高位`DX`，低位`AX`

例：

ASM8086

mul bl               ;(ax)=(al)*(bl)
mul byte ptr ds:[0]  ;(ax)=(al)*((ds)*16+0)

mul word ptr [bx+si+8]
;乘积ANS=(ax)*((ds)*16+(bx)+(si)+8)
;(dx)=ANS的高16位
;(ax)=ANS的低16位

用栈传递参数和保护数据

前面说到的call和ret指令可以实现类似C语言函数的效果，但并没有参数传递的功能，而参数传递可以使用栈来实现。同时，汇编编程中寄存器是非常宝贵的资源，而编写子程序时原则上不应该知晓调用者的寄存器使用情况，但又需要保护调用者的数据不被覆盖，这时也可以使用栈来保护数据。

下面的代码实现计算 $(x + y)^{3}$ ：

ASM8086

assume cs:codesg,ss:stcksg

stcksg segment
           db 16 dup(0)
stcksg ends

codesg segment
    start:
           mov  ax,2
           push ax
           mov  ax,5
           push ax
           call cube
           mov  ax,4c00h
           int  21h

    cube:  push bp           ;保存BP
           mov  bp,sp
           mov  ax,[bp+4]
           add  ax,[bp+6]
           mov  bp,ax        ;再次利用BP，把x+y的结果保存在BP中
           mul  bp
           mul  bp
           pop  bp           ;恢复BP
           ret  4            ;返回时清除参数
codesg ends
end start

首先分两次把参数x和y入栈。在cube子程序中，取出参数时，栈顶是BP的旧值，栈顶下一个元素是call指令入栈的IP，所以(bp+4)是x，(bp+6)是y。

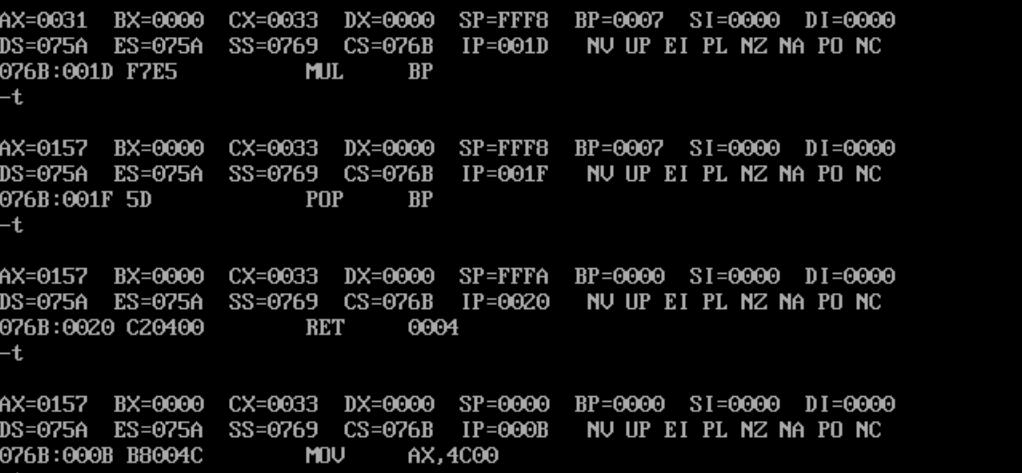

$7^{3} = 343$ 也就是157h。

练习

将字符串全部转大写

编程操作数据段中的字符串，把所有字母都改为大写。

ASM8086

datasg segment
           db 'abcdefg',9 dup(0)
           db 'hello',11 dup(0)
           db 'conversation',4 dup(0)
           db 'masm',12 dup(0)
datasg ends

ASM8086

assume cs:codesg,ds:datasg,ss:stcksg

datasg segment
           db 'abcdefg',9 dup(0)
           db 'hello',11 dup(0)
           db 'conversation',4 dup(0)
           db 'masm',12 dup(0)
datasg ends

stcksg segment
           db 16 dup(0)
stcksg ends

codesg segment
    start:
           mov  ax,datasg
           mov  ds,ax

           mov  bx,0
           mov  cx,4
    s:     mov  si,bx
           call func
           add  bx,10h
           loop s

           mov  ax,4c00h
           int  21h

    func:
           push cx
           push si
           mov  ch,0
    w:     mov  cl,[si]                    ;遇到0就停止
           jcxz return
           and  byte ptr [si],11011111b
           inc  si
           jmp  w
    return:
           pop  si
           pop  cx
           ret
codesg ends
end start

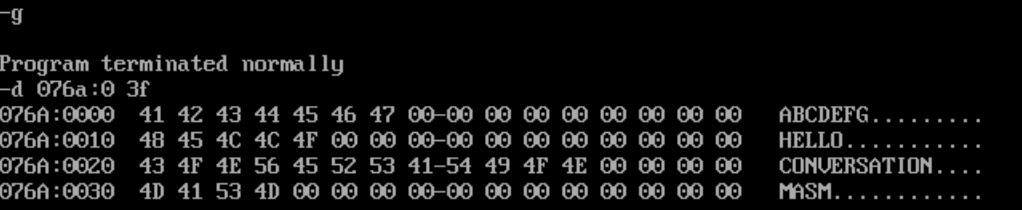

在字符串长度不定时，仿照C语言以\0作为结束符，读到0值就利用jcxz指令进入返回阶段。
